Nixer PD Dante 64 channel Dante portable network tool

Nixer PD Dante-spesifikasjoner



1 Overvåking av 64 Dante-kanaler ved 48kHz (32 kanaler ved 96kHz)

2 utgang på opptil 64 Dante-kanaler ved 48kHz (32 kanaler ved 96kHz)

3 Sample rates støttet

· 44,1kHz

· 48kHz

· 88,2kHz

· 96kHz

4 bit dybde støttes

· 16bit

· 24bit

· 32bit

5 Dante implementering støtter

· Dante-kontrollør

· Dante Domain Manager

· AES67

· SMPTE 2110

· Fjernoppsett av andre Dante-enheter koblet til samme nettverk med kontroller for

- Nettverksinnstillinger

- Ruting

- Sample rate

- Enhetsnavn

- Identifiser

6 To hoveddriftsmåter

· Brukerdefinert miks til L og R utgang

- 8 brukerminner med tilpassbare navn

· PFL-modus hvor valgt kanal sendes til LR med to moduser

- Avbryt forrige valg automatisk

- Tilsetning med Clear-knapp

7 64 kanalmålere

· Høyoppløselige målere

· Valgfri Peak-indikator med brukerdefinert triggernivå

8 Hoved LR-målere

· Store høyoppløselige målere som viser 0dBFS ned til -60dBFS i trinn på 1dB

· Valgfritt Peak hold

· Valgfri Arbeidsnivåindikator med brukerdefinerbart nivå

9 Intern 2W/kanal forsterker mating enten

· 2x interne høyttalere

· Hodetelefonutgang

10 doble balanserte linjeutganger 0dBFS = +21dBu maksimal utgang til 600 ohm på 15-veis D-type kontakt

· Mates fra hoved Stereo LR buss

· Mulighet for å følge hovedvolumkontrollen

· Brukerjusterbar trim (0dB til -60dB i trinn på 1dB)

· Utgangsdemp-reléer

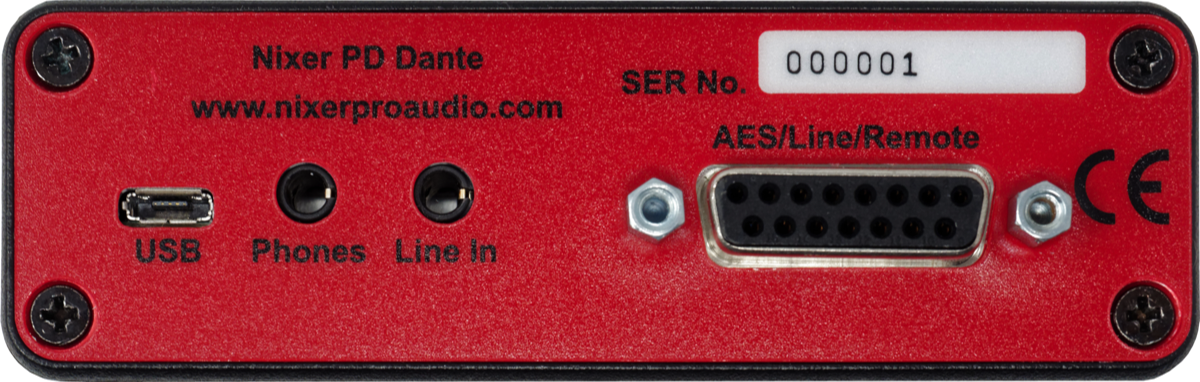

11 Stereo AES-utgang på 15-veis D-type kontakt

· Mates fra hoved Stereo LR buss

· Mulighet for å følge hovedvolumkontrollen

· Brukerjusterbar trim (0dB til -60dB i trinn på 1dB)

12 Stereo AES-inngang på 15-veis D-type kontakt

· Brukervalgbar ruting til Dante-utgang(er)

13 Stereo ubalansert linjeinngang på 3,5 mm stereokontakt

· med trimkontroll for inngangsnivå som er egnet for bruk med vanlige musikkavspillingsenheter som iPod, iPhone, MP3-spiller

· maks inngangsnivå +8,5dBu

14 3,5 mm hodetelefonuttak og mikrofoninngang

· Hodetelefonutgang for kjøring av belastninger fra 8ohm til 600ohm

· Mikrofoninngang med forsterkningskontroll (opptil 40dB) og nivåtrim

· Stikkontakt er egnet for bruk med de fleste vanlige mobiltelefonhodesett

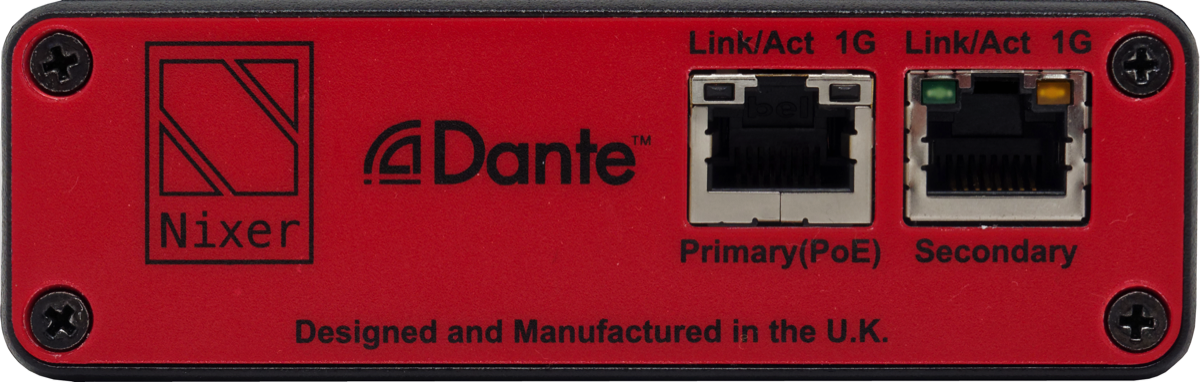

15 doble 1Gbps RJ45 Dante-innganger

· 1 Gbps eller 100 Mbps drift

· Brukerkonfigurerbar for Switched eller Redundant drift

· Informasjon om nettverkskonfigurasjon tilgjengelig via menyen

16 Strøminngang via

· PoE (13W) på primær RJ45-kontakt

· USB-inngang (1,5A) forhandler automatisk med tilkoblet USB-port

- Direkte fra Mac/PC USB-kontakt som kan levere 1,5A

- USB-strømadapter

- USB-batteripakke

· Begge strøminngangene kan være aktive samtidig for redundans

17 USB-port brukes også for produktfastvareoppdateringer

18 Kablet fjernkontrollalternativ på 15-veis D-type kontakt

· RS485 balansert TX- og RX-par

· 5V feed til tilkoblet enhet (opptil 300mA)

19 Intern oscillator med valgbar ruting til Dante-utgang(er) og nivåkontroll

· Sinus-/kvadrat-/trekantbølgegenerering kan stilles inn til en frekvens på 50Hz, 100Hz, 200Hz, 500Hz, 1kHz, 2kHz, 5kHz og 10kHz

· Hvit støygenerator

· Rosa støygenerator

20 LCD

· 5,0" (127 mm) diagonal 24-bit farge LCD med 800xRGBx480 oppløsning

· LED-bakgrunnsbelysning (justerbar lysstyrke via programvare)

· 5-punkts kapasitivt berøringsoverlegg med bevegelsesstøtte

21 Størrelse

· 173 mm lang og 106 mm bred og 34 mm høyde

· 0,5kG

· Valgfrie monteringsbraketter

22 Valgfritt etui

23 Valgfri breakout-kontakt for 15-veis D-type kontakt
