Sonifex 8 Stereo Analogue Line Inputs & Outputs AES67 Portal

Kommunikasjon mellom produktene er via RAVENNA/AES67 AoIP som tillater enkel CAT 5-kabling og utvidelse. De annonserer strømmer med Avahi/Bonjour og SAP, så de kan også brukes for Dante og AES67-aktiverte strømmer.

Applikasjoner:

• Analog sonemikser med 8 utganger, med individuell utgangskontroll.
• 8-kanals clean-feed generator, med inngangsmiksing og forsterkningskontroll på innganger og utganger.
• Distribuer 8 stereokanaler med lyd over en SFP-fibertilkobling.
• IFB-generator for å sende 64 x AES67-strømmer til individuelle beltepakker.
• 8 utgangs hodetelefondistribusjonssystem, med separat inngangsmiks for hver hodetelefonutgang og individuell forsterkningskontroll.
• Input mixer med input/output måling og AES67 stream generering.

Webserver programvare

En innebygd responsiv webserver gir fullstendig ekstern konfigurasjon og kontroll av enheten, inkludert matrisemiksing og ruting, og tillater også fastvareoppdateringer og sikkerhetskopiering av konfigurasjoner. Komplette produktkonfigurasjoner kan lagres og lastes for bruk i forskjellige situasjoner, og systemlogger kan lagres for enhetsinformasjon.

Miksematrise

Nøkkelen til suksessen til AVN-PA8 er miksmatrisen der fysiske innganger fritt kan blandes og rutes med AES67-strømmer, på en enkel og intuitiv måte til både fysiske utganger og AES67-strømmer.

Frontpanelskjermer, måling og kontroller

AVN-PA8 kan leveres med forskjellige front- og bakpaneler. Som standard har den en frontpanelskjerm for å vise produktinformasjon, og den bruker XLR-er og D-typer for tilkobling på bakpanelet.

Ved hjelp av en OLED-skjerm gir frontpanelet detaljert statusinformasjon om enhetsnavn, nettverksadresser, PTP-klokkeinformasjon, strømstatus/spenninger og versjonsinformasjon. Skjerm- og navigasjonskontrollene tillater redigering av visse funksjoner, begrenset til nettverk (IP-adresser, vennlig navn osv.) og visning (lysstyrke og kontrast). Kontrollene på frontpanelet inkluderer også brukerkonfigurerbare knapper som kan settes opp for å utføre handlinger som å aktivere en GPIO eller som en snarveisknapp for å hoppe til en spesifisert meny på OLED-skjermen.

LED-lamper på frontpanelet viser AoIP-nettverksstatus, synkroniseringsstatus og status for AC- og DC-strømforsyningsinngangene. Lysstyrken på OLED-skjermen og LED-indikatorene kan justeres kontinuerlig for dårlige eller høye lysforhold.

En strømknapp på frontpanelet er tilgjengelig for å slå enheten på og av. Strømknappen er deaktivert som standard, men kan aktiveres via nettsiden "Skjerminnstillinger".

Fysiske innganger og utganger

For den analoge lyden bruker AVN-PA8 D-type stikkontakter med AES59 analog pinout, parallelt med 8 x RJ45-kontakter som bruker StudioHub® pinout.

'T'-versjonen (f.eks. AVN-PA8T) bruker koblingsstykker på bakpanelet for alle fysiske innganger og utganger.

Bakpanelet inneholder IEC-strømnett og sekundære DC-strøminnganger som gir strømredundans til produktet.

Det er to Ethernet RJ45-tilkoblinger (kontroll og AoIP) og det er en Ethernet SFP-modul som ved bruk erstatter AoIP RJ45-tilkoblingen, f.eks. for en 1Gbit/s kobber eller optisk SFP transceiver. Når en SFP brukes, erstatter denne AoIP RJ45-tilkoblingen.

En bakpanel GPIO-kontakt gir 10 lokale porter som kan brukerkonfigureres som innganger eller utganger og gir programvarekontrollert funksjonalitet. En spenningsfri relékontakt kan brukes til å betjene eksternt utstyr. Det er virtuelle GPIO-porter som kan brukes til å utløse hendelser over nettverket mellom enheter.

For fjernbetjening og overvåking støttes SNMP V2 og enhetene kan styres ved hjelp av Ember+-kommandoer.

8-veis analogt hodetelefondistribusjonssystem

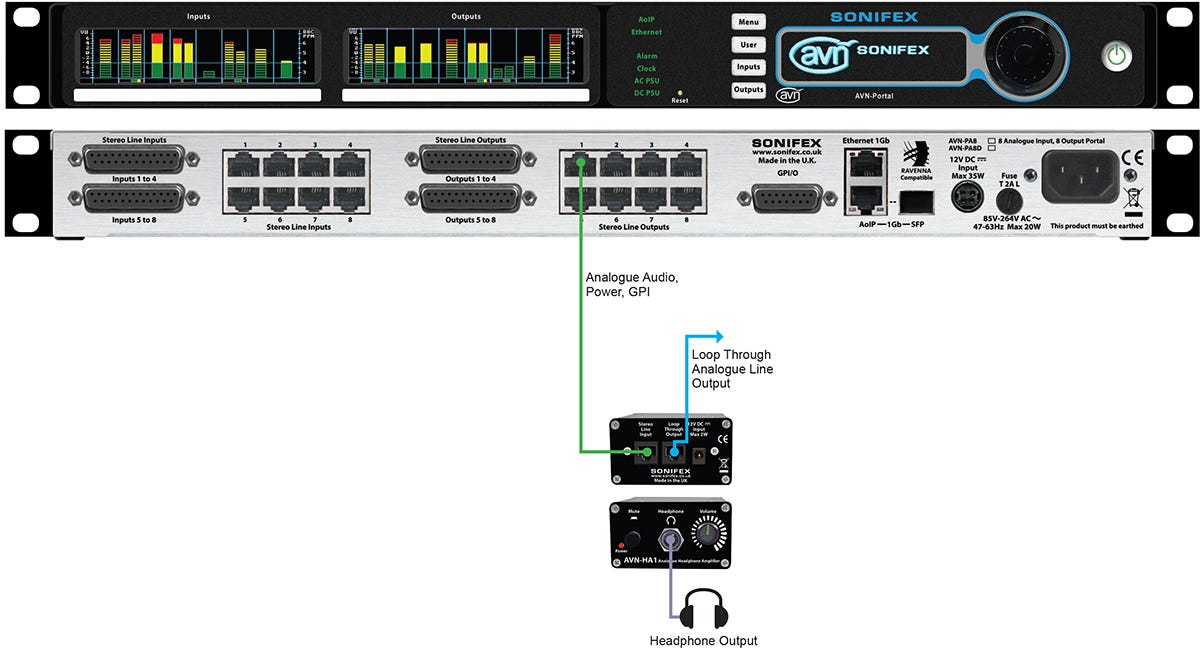

AVN-PA8 kan kombineres med flere AVN-HA1 hodetelefonforsterkere for å gi et hodetelefondistribusjonssystem – portalutgangene kan levere analog strøm til satellitthodetelefonforsterkere.

AVN-PA8 kan kombineres med flere Sonifex AVN-HA1 hodetelefonforsterkere for å gi 8 separate hodetelefonsignaler hvor hver hodetelefonforsterker kan sendes en separat feed, mikset fra alle fysiske eller strøminnganger. På portalenheter med RJ45-utganger kan en AVN-HA1-hodetelefonforsterker brukes til å lytte til utgangene, med portalene som gir strøm og lydsignaler. Bryterne på frontpanelet til AVN-HA1 kan brukes som en annen GPI for å dempe utgangen.

Kategori: AES67/Dante AoIP-produkter.
Produktfunksjon: Bland og rute analoge og AES67 strøminnganger til analoge og AES67 strømutganger.
Typiske bruksområder: En kraftig analog- og AES67-miksmotor som tillater flere bruksområder: 8-utgangs analog sonemikser, 8-kanals rensestrømgenerator, 64-kanals AES67-strømdistribusjonsforsterker, IFB-distribusjon til analoge beltepakker og AES67-strømmer, 8-kanals hodetelefoner distribusjonssystem (med AVN-HA1 enheter).

Funksjoner:

• 8 x stereo linjeinnganger og 8 x stereo linjeutganger på D-type stikkontakter med AES59 analog pinout, parallelt med 8 x RJ45 kontakter som bruker StudioHub® pinout.
• 'T'-versjonen har lyd I/O på terminalblokker.
• 'D'-versjonen har inngangs- og utgangsmåling.
• Input/output fullskala line-up.
• Responsiv webserver programvare ruter/mikser.
• Opptil 8 AoIP-inngangsstrømmer med maksimalt 16 kanaler som skal rutes.
• Opptil 8 AoIP-utdatastrømmer med maksimalt 8 kanaler hver (dvs. 64 kanaler).
• Dobbel 1 Gb Ethernet og 1 Gb SFP-port.
• Doble AC & DC strømforsyningsinnganger.
• 10 brukertilordnede GPIO-porter.
