Sonifex Analogue Headphone Amp for AVN-PA8/D & AVN-PM8/D
AVN-PA8/D- og AVN-PM8/D-portalene kan kombineres med flere AVN-HA1-hodetelefonforsterkere for å gi et hodetelefondistribusjonssystem – portalutgangene kan levere analog strøm til satellitthodetelefonforsterkere og enheten kan monteres ved å bruke CM-MNT1 bordmontert panel.
Kontakt vår ekspert om dette produktet
Aksel E. Holand
Aksel er merkevareansvarlig for Klotz, Neutrik, Sonifex og Ambient.
aeh@benum.com +47 970 55 952 send e-post

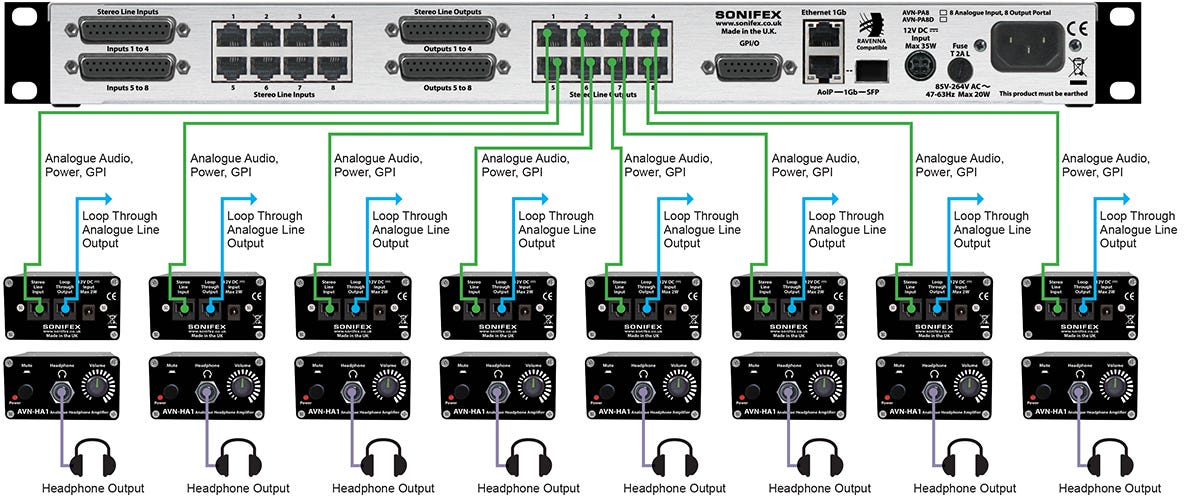

AVN-PA8/D og AVN-PM8/D kan kombineres med flere Sonifex AVN-HA1 hodetelefonforsterkere for å gi 8 separate hodetelefonsignaler hvor hver hodetelefonforsterker kan sendes en separat feed, mikset fra alle fysiske eller strøminnganger.
- Frontpanel 6,35 mm (1/4”) hodetelefonuttak og volumkontrollknapp.
- Frontpanel Mute/GPO-trykknapp.
- Analog lydinngang på RJ45 (kontakten gir strøm til enheten og en GPO tilbake til portalen).
- Sløyfe lydutgang på RJ45 (strøm og GPO-signal er ikke tilkoblet).
- Låsende DC-strømkontakt (hvis en portal ikke brukes til å forsyne enheten med strøm).
Merk: AVN-HA1 er et analogt inngangsprodukt som tar en analog lydstrøm fra AVN-portalene. Den kan brukes uavhengig av portalene ved å bruke den separate DC-inngangen for strøm og en separat analog inngang.
Kategori: AES67/Dante AoIP-produkter og hodetelefonforsterkere
Produktfunksjon: Enkel hodetelefonforsterker koblet til utgangen på AVN-PA8/PM8-portalene, med volumkontroll og knappemåling. Opptil 8 kan kobles til hver AVN-portal.
Typiske bruksområder: Hodetelefonforsterkere i et radiostudio, et talkstudio til en radiostasjon/TV-stasjon, en voice-over-bod eller nyhetsbod.
Funksjoner:
- Frontpanel 6,35 mm (1/4”) hodetelefonuttak og volumkontrollknapp, med mute/GPO-trykknapp.
- Låser likestrømskontakt hvis en portal ikke brukes for å forsyne enheten med strøm.
- Analog lydinngang på RJ45 (kontakten gir strøm til enheten og en GPO tilbake til portalen).
- Sløyfe lydutgang på RJ45 (strøm og GPO-signal er ikke tilkoblet).
Specification For AVN-HA1 |
|
| Parameter | Specification |
| Output Impedance: | Drives 150mW into 32Ω to 600Ω headphones. |
| Max Input Level: | +24dBu |
| Max Output Level: | +18dBu |
| Frequency Response: | 20Hz to 20kHz, +0/-0.2dB |
| THD+N: | <-90dBu, -12dBu, 20Hz to 20kHz, unity gain, 20kHz BW |
| Noise: | -92dBu, A weighted |
| Crosstalk: | -90dB, 1kHz, +4dBu |
| Common Mode: | -40dB, 1kHz |
| Cable: | Cat5/Cat5e/Cat6, Maximum length of 20m between Portal and AVN-HA1 if no external PSU is used |
Equipment Type |
|
| AVN-HA1: | Analogue Headphone Amp for AVN-PA8/D & AVN-PM8/D Portals |
Physical Specification |
|
| Dimensions: (Raw) | 7.7cm (W) x 8.3cm (D) x 4.2cm (H) 3.0” (W) x 3.3” (D) x 1.7” (H) |
| Dimensions (Boxed): | 12.7cm (W) x 22.9cm (D) x 7.6cm (H) 5” (W) x 9” (D) x 3” (H) |
| Weight: | Nett: 0.22kg Gross: 0.33kg Nett: 0.49lbs Gross: 0.73lbs |
Accessories |
|
| CM-MNTI | Desk Mount Panel |
| SKU | AVN-HA1 |
|---|---|
| Vekt (kg) | 0.050000 |
| Enhet | Stk |
| Fabrikant | Sonifex |
| Produktserie | AVN |
| Tilkobling | RJ45, Jack |
